| 标准同步带宽度 | K | W | G | L22齿以下 | L22齿以上 |
| 200=50.8MM | 57 | 65 | 18 | 80 | 100 |
| 300=76.2MM | 84 | 92 | 25 | 110 | 120 |
| 400=101.6MM | 111 | 119 | 30 | 132 | 148 |

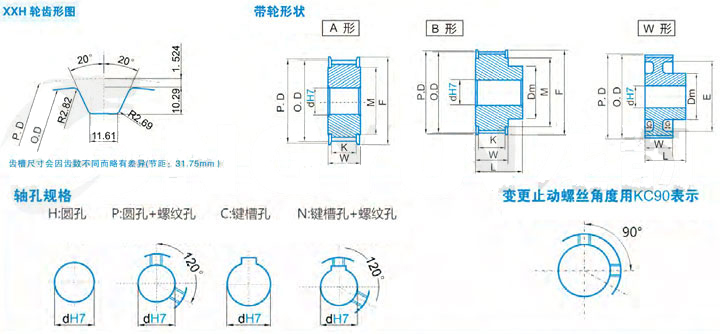

| 规格 | 形状 | 节径P.D | 外径O.D | 挡边外径F | 挡边内径M | 透孔外径E | 轮毂直径Dm | 内孔dH7 | |||
| A形 | B形|W形 | ||||||||||
| H | C|N | H | C|N | ||||||||
| 18XXH | A|B | 181.91 | 178.87 | 198 | 140 | 140 | 25~100 | 25~90 | 25~100 | 25~90 | |
| 19XXH | 192.02 | 188.98 | 208 | 140 | 140 | 25~100 | 25~90 | 25~100 | 25~90 | ||
| 20XXH | 202.13 | 199.09 | 208 | 150 | 150 | 28~110 | 28~100 | 28~110 | 28~100 | ||
| 21XXH | 212.23 | 209.19 | 229 | 160 | 150 | 28~110 | 28~100 | 28~110 | 28~100 | ||
| 22XXH | 222.34 | 219.30 | 239 | 170 | 150 | 28~120 | 28~110 | 28~120 | 28~110 | ||
| 24XXH | W | 242.55 | 239.51 | 190 | 150 | 32~120 | 32~110 | 32~120 | 32~110 | ||
| 25XXH | 252.66 | 249.62 | 199 | 150 | 32~120 | 32~110 | 32~120 | 32~110 | |||
| 26XXH | 262.76 | 259.72 | 209 | 150 | 35~120 | 35~110 | 35~120 | 35~110 | |||
| 27XXH | 272.87 | 269.83 | 219 | 150 | 35~125 | 35~120 | 35~120 | 35~120 | |||
| 30XXH | 303.19 | 300.15 | 250 | 150 | 38~125 | 38~120 | 38~125 | 38~120 | |||
| 40XXH | 404.25 | 401.21 | 352 | 150 | 45~130 | 45~120 | 45~130 | 45~120 | |||
| 48XXH | 485.10 | 482.06 | 432 | 175 | 45~150 | 45~140 | 45~150 | 45~140 | |||
| 60XXH | 606.38 | 603.34 | 554 | 175 | 55~150 | 55~145 | 55~150 | 55~145 | |||
| 72XXH | 727.66 | 724.62 | 675 | 175 | 55~150 | 55~145 | 55~150 | 55~145 | |||
| 注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63786986 | |||||||||||
