Standard sync band width    K    W    L

06=6MM    7.3    11    19

09=9MM    10.3    14    22

15=15MM    16.3    20    28

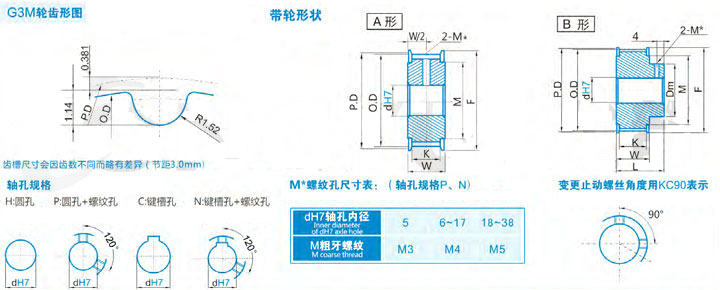

specification   shape    P.D    O.D    F    M    Dm    dH7

H    P    C|N

Atype    Btype    Atype    Btype    Atype    Btype

G3M*16    A    15.28    14.52    18    11    4~7

G3M*18    17.19    16.43    20    12    5~8    5

G3M*20    19.10    18.34    23    13    5~9    5|6

G3M*22    21.01    20.25    25    16    12    6~10    6~8    6~7

G3M*24    A|B    22.92    22.16    25    16    14    6~10    6~10    6~8    6

G3M*25    23.87    23.11    28    18    14    6~11    6~10    6~10    6

G3M*26    24.83    24.07    28    18    15    6~11    6~11    6~11    6    8

G3M*28    26.74    25.98    31    20    17    6~13    6~13    6~13    6~8    8~10

G3M*30    28.65    27.89    33    22    19    6~15    6~15    6~14    6~10    8~10    8

G3M*32    30.56    29.80    35    24    20    6~17    6~16    6~14    6~10    8~12    8

G3M*34    32.47    31.71    40    27    22    8~20    8~20    8~16    8~12    8~13    8~10

G3M*36    34.38    33.62    40    27    24    8~20    8~20    8~18    8~14    8~14    8~12

G3M*40    38.20    37.44    44    32    28    8~24    8~24    8~23    8~17    8~17    8~15

G3M*44    42.02    41.26    48    36    30    10~28    10~26    10~25    10~20    10~20    10~15

G3M*48    45.84    45.08    50    38    32    10~30    10~28    10~25    10~22    10~23    10~17

G3M*50    47.75    46.99    52    38    34    10~32    10~30    10~28    10~23    10~24    10~18

G3M*60    57.30    56.54    60    46    36    12~38    12~32    12~38    10~24    12~30    12~30

Note: The above is the company's standard reference model parameters, the specific model according to your requirements customized processing.
