Standard sync band width K W G L L38~70 L72
075=19.1MM 21 26 7 41
100=25.4MM 27 32 11 47 53 58
150=38.1MM 40 45 14 60 65 70
200=50.8MM 54 59 18 74

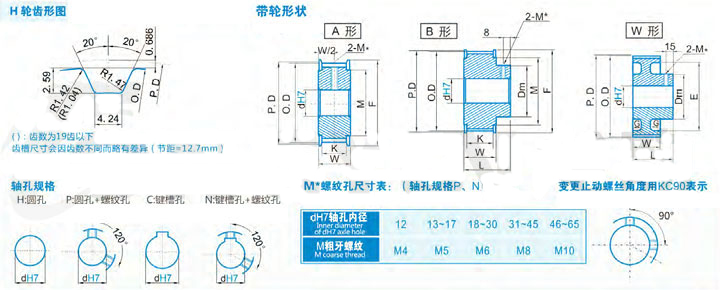

specification shape P.D O.D F M E Dm dH7
Atype Btype|Wtype
H P C|N H P C|N
14H A|B 56.60 55.22 60 46 39 12~37 12~30 12~29 12~35 12~29 12~25
15H 60.64 59.26 67 50 45 12~42 12~34 12~30 12~41 12~33 12~29
16H 64.68 63.30 70 55 48 12~48 12~40 12~35 12~44 12~36 12~30
17H 68.72 67.34 80 60 48 12~52 12~44 12~40 12~44 12~36 12~30
18H 72.77 71.39 80 60 50 12~52 12~44 12~43 12~46 12~38 12~35
19H 76.81 75.43 87 68 50 14~59 14~49 14~47 14~46 14~38 14~35
20H 80.85 79.47 87 68 58 14~59 14~50 14~50 14~54 14~46 14~38
21H 84.89 83.51 94 74 58 14~67 14~57 14~50 14~54 14~46 14~38
22H 88.94 87.56 94 74 58 14~67 14~57 14~50 16~54 14~46 14~38
24H 97.02 95.64 105 84 58 16~76 16~65 16~50 16~59 16~46 16~38
25H 101.06 99.68 112 90 63 16~80 16~65 16~50 20~59 16~49 16~41
26H 105.11 103.73 112 90 63 20~80 20~65 20~50 20~59 20~49 20~41
28H 113.19 111.81 123 101 63 20~80 20~65 20~50 20~59 20~49 20~41
30H 121.28 119.90 126 100 63 20~80 20~65 20~50 20~59 20~49 20~41
32H 129.36 127.98 135 115 63 20~80 20~65 20~50 20~67 20~49 20~43
34H 137.45 136.07 144 111 71 20~80 20~65 20~50 20~67 20~57 20~49
36H 145.53 144.15 152 134 71 20~80 20~65 20~50 20~67 20~57 20~49
38H A|W 153.62 152.24 165 136 126 88 20~80 20~65 20~50 20~67 20~57 20~49
40H 161.70 160.32 170 150 135 88 20~80 20~65 20~50 20~67 20~57 20~49
42H 169.79 168.41 180 155 143 88 20~80 20~65 20~50 20~67 20~57 20~49
44H 177.87 176.49 190 161 152 88 20~80 20~65 20~50 20~67 20~57 20~49
48H 194.04 192.66 205 180 168 88 20~80 20~65 20~50 20~67 20~57 20~49
50H 202.13 200.75 210 185 175 88 20~100 20~65 20~50 20~67 20~57 20~49
60H 242.55 241.17 216 88 25~67 20~57 20~49
72H 291.06 289.68 265 88 25~67 20~57 20~49
Note: The above is the company's standard reference model parameters, the specific model according to your requirements customized processing. Contact customer service: 0574-63786986
