圆弧齿HTD8M同步带轮_慈溪永动同步带轮有限公司

标准同步带宽度 K W L48齿以下 L48齿以上

20=20MM 22 27 42 47

25=25MM 28 33 48 53

30=30MM 33 38 53 58

40=40MM 44 49 64 69

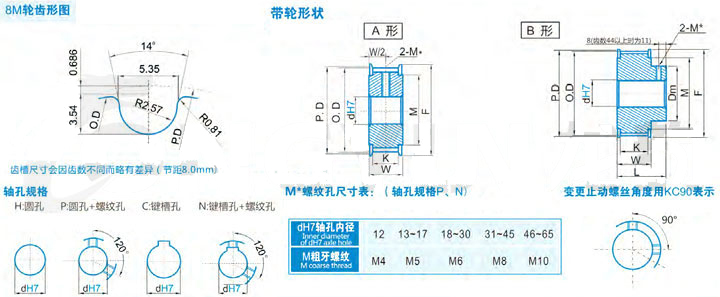

规格形状节径P.D 外径O.D 挡边外径F 挡边内径M 轮毂直径Dm 内孔dH7

A形 B形

H P C|N H P C|N

8M*18 A|B 45.84 44.47 51 36 32 12~28 12~26 12~26 12~28 12~22 12~20

8M*19 48.38 47.01 55 39 35 12~32 12~28 12~28 12~31 12~25 12~20

8M*20 50.93 49.56 57 41 36 12~32 12~30 12~30 12~32 12~26 12~22

8M*21 53.47 52.10 60 46 40 12~37 12~32 12~32 12~36 12~30 12~24

8M*22 56.02 54.65 60 46 41 12~37 12~34 12~34 12~37 12~30 12~25

8M*24 61.12 59.75 67 50 46 12~42 12~40 12~40 12~42 12~34 12~28

8M*25 63.66 62.29 70 55 48 12~48 12~40 12~40 12~44 12~36 12~28

8M*26 66.21 64.84 74 53 51 14~50 14~45 14~45 14~47 14~39 14~31

8M*28 71.30 69.93 78 58 55 14~52 14~48 14~48 14~51 14~43 14~35

8M*30 76.39 75.02 86 66 60 14~59 14~50 14~50 14~56 14~46 14~38

8M*32 81.49 80.12 87 68 63 14~59 14~55 14~50 14~59 14~49 14~45

8M*34 86.58 85.21 94 74 70 16~67 16~60 16~50 16~66 16~56 16~48

8M*36 91.67 90.30 99 78 75 16~72 16~65 16~50 16~71 16~61 16~50

8M*38 96.77 95.40 105 84 80 16~76 16~65 16~50 16~76 16~65 16~50

8M*40 101.86 100.49 112 90 85 20~80 20~65 20~50 20~80 20~65 20~50

8M*44 112.05 110.68 119 100 90 20~80 20~65 20~50 20~80 20~65 20~50

8M*48 122.23 120.86 131 111 100 20~80 20~65 20~50 20~80 20~65 20~50

8M*50 127.32 125.95 135 115 100 20~80 20~65 20~50 20~80 20~65 20~50

8M*60 152.79 151.42 160 140 100 20~80 20~65 20~50 20~80 20~65 20~50

8M*72 183.35 181.98 190 161 100 20~80 20~65 20~50 20~80 20~65 20~50

注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。

8M(20mm 宽)基本准额定功率P0																	KW
主动轮	主动轮齿数																KW
转速	22	24	26	28	30	32	34	36	38	40	44	48	56	64	72	80
10	0.02	0.02	0.02	0.03	0.04	0.04	0.07	0.08	0.08	0.09	0.1	0.1	0.12	0.14	0.16	0.18
20	0.04	0.04	0.05	0.06	0.07	0.08	0.14	0.14	0.16	0.17	0.19	0.19	0.22	0.26	0.3	0.33
40	0.07	0.09	0.1	0.12	0.14	0.16	0.25	0.27	0.29	0.31	0.34	0.37	0.42	0.48	0.54	0.6
60	0.12	0.13	0.15	0.17	0.21	0.25	0.36	0.38	0.41	0.44	0.48	0.51	0.59	0.68	0.76	0.85
100	0.19	0.22	0.25	0.28	0.34	0.41	0.54	0.58	0.63	0.68	0.74	0.79	0.92	1.04	1.18	1.31
200	0.37	0.41	0.47	0.55	0.66	0.78	0.96	1.04	1.12	1.21	1.31	1.42	1.63	1.86	2.08	2.31
300	0.53	0.59	0.67	0.79	0.94	1.13	1.33	1.44	1.56	1.67	1.82	1.96	2.28	2.57	2.87	3.18
400	0.69	0.76	0.87	1.01	1.2	1.45	1.66	1.81	1.95	2.1	2.28	2.47	2.86	3.22	3.59	3.96
500	0.83	0.92	1.04	1.2	1.43	1.73	1.96	2.15	2.33	2.5	2.72	2.94	3.39	3.82	4.24	4.67
600	0.98	1.07	1.2	1.38	1.64	1.99	2.25	2.47	2.68	2.87	3.13	3.37	3.9	4.37	4.85	5.32
700	1.14	1.25	1.35	1.54	1.83	2.22	2.51	2.77	3.01	3.23	3.51	3.79	4.37	4.89	5.41	5.92
800	1.31	1.42	1.54	1.69	1.99	2.41	2.75	3.05	3.32	3.56	3.86	4.18	4.82	5.38	5.92	6.46
900	1.42	1.54	1.68	1.81	2.1	2.54	2.92	3.24	3.54	3.78	4.11	4.44	5.12	5.7	6.27	6.81
1000	1.63	1.78	1.92	2.07	2.26	2.73	3.21	3.57	3.9	4.18	4.54	4.89	5.63	6.25	6.85	7.42
1160	1.89	2.06	2.23	2.4	2.57	2.95	3.54	3.95	4.33	4.63	5.03	5.42	6.22	6.87	7.48	8.04
1200	1.95	2.13	2.31	2.48	2.66	3.02	3.61	4.04	4.43	4.74	5.14	5.54	6.36	7.01	7.62	8.18
1400	2.28	2.48	2.69	2.89	3.1	3.23	3.97	4.46	4.92	5.26	5.69	6.12	7	7.66	8.25	8.76
1600	2.6	2.83	3.07	3.3	3.54	3.77	4.28	4.83	5.36	5.72	6.18	6.65	7.56	8.2	8.72	9.06
1750	2.84	3.1	3.36	3.61	3.86	4.11	4.48	5.09	5.65	6.05	6.53	7	7.92	8.51	8.89	9.71
2000	3.25	3.54	3.83	4.11	4.4	4.68	4.97	5.43	6.11	6.53	7.02	7.5	8.39	8.97	9.94	10.85
2400	3.88	4.23	4.57	4.91	5.25	5.59	5.92	6.25	6.68	7.15	7.62	8.17	9.37	10.5	11.53	12.48
2800	4.51	4.91	5.3	5.7	6.09	6.47	6.85	7.23	7.59	7.96	8.68	9.37	10.68	11.86	12.91	13.82
3200	—	—	6.03	6.47	6.9	7.33	7.75	8.17	8.58	8.97	9.75	10.5	11.86	13.05	14.05	14.81
3500	—	—	—	—	7.5	7.96	8.41	8.86	9.28	9.71	10.52	11.29	12.67	13.82	—	—
4000	—	—	—	—	—	8.97	9.47	9.94	10.41	10.85	11.7	12.48	13.82	—	—	—
4500	—	—	—	—	—	—	10.46	10.96	11.44	11.91	12.76	13.51	—	—	—	—
5000	—	—	—	—	—	—	—	11.91	12.39	12.85	—	—	—	—	—	—
5500	—	—	—	—	—	—	—	—	13.23	13.67	—	—	—	—	—	—
