标准同步带宽度    K    W    G    L

115=115MM    125    135    28    168

170=170MM    180    190    30    223

230=230MM    240    250    35    283

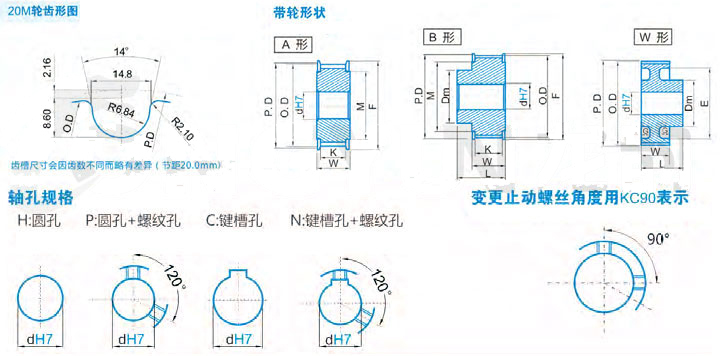

规格    形状    节径P.D    外径O.D    挡边外径F    挡边内径M    透孔外径E    轮毂直径Dm    内孔dH7

A形    B形|W形

H    C|N    H    C|N

20M*34    A|B    216.45    212.13    240    165    165    32~142    32~135    32~142    32~135

20M*36    229.18    224.86    250    178    178    32~142    32~135    32~142    32~135

20M*38    241.92    237.60    265    190    181    35~142    35~138    35~142    35~138

20M*40    254.56    250.24    275    203    203    35~145    35~138    35~145    35~138

20M*44    280.11    275.79    300    228    210    35~145    35~138    35~145    35~138

20M*48    305.58    301.26    325    254    228    44~180    44~150    44~180    44~150

20M*52    331.04    326.72    350    279    228    50~202    50~175    50~202    50~175

20M*56    356.51    352.19    375    305    280    50~224    50~182    50~224    50~182

20M*60    W    381.97    377.65    328    280    55~255    55~182    55~255    55~182

20M*64    407.44    403.12    350    300    55~255    55~220    55~255    55~220

20M*68    432.90    428.58    380    300    60~255    60~220    60~255    60~220

20M*72    458.37    454.05    400    320    60~255    60~240    60~255    60~240

20M*80    509.30    504.98    450    340    60~255    60~240    60~255    60~240

20M*90    572.96    568.64    510    380    60~255    60~240    60~255    60~240

注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。
