HTD14M同步带轮_慈溪永动同步带轮有限公司

标准同步带宽度 K W G L43齿以下 L44齿以上

55=55MM 61 68 18 88 93

85=85MM 92 99 25 119 123

100=100MM 107 114 30 132 138

115=115MM 122 130 35 148 154

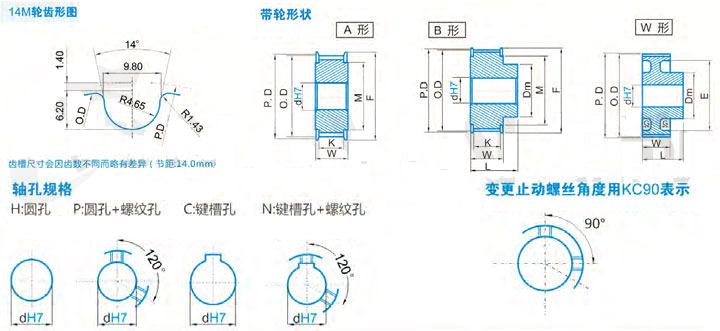

规格形状节径P.D 外径O.D 挡边外径F 挡边内径M 透孔外径E 轮毂直径Dm 内孔dH7

A形 B形|W形

H C|N H C|N

14M*28 A|B 124.78 121.98 136 101 90 20~45 20~40 20~45 20~40

14M*30 133.69 130.89 144 111 100 20~55 20~50 20~55 20~50

14M*32 142.60 139.80 152 121 110 24~60 24~55 24~60 24~55

14M*34 151.52 148.72 161 131 120 25~65 25~55 25~65 25~55

14M*36 160.43 157.63 172 141 120 25~75 25~65 25~75 25~65

14M*40 178.25 175.45 190 161 135 28~75 28~65 28~75 28~65

14M*42 187.17 184.37 201 171 145 28~100 28~75 28~100 28~75

14M*44 196.08 193.28 208 173 155 28~100 28~80 28~100 28~80

14M*48 213.90 211.10 224 190 160 32~120 32~100 32~120 32~100

14M*50 222.82 220.02 235 200 160 32~120 32~100 32~120 32~100

14M*56 249.55 246.75 260 224 160 35~120 35~110 35~120 35~110

14M*64 W 285.21 282.41 240 190 45~135 45~110 45~135 45~110

14M*72 320.86 318.06 280 220 45~135 45~110 45~135 45~110

14M*80 356.51 353.71 300 240 55~185 55~150 55~185 55~150

14M*90 401.07 398.27 340 280 55~185 55~150 55~185 55~150

注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。

基准额定功率表：Htd14M型号/同步带宽度40mm（Kw）
主动轮	主动轮转速
转速	28	29	30	32	34	36	38	40	44	48	52	56	60	64	68	72	80
10	0.23	0.23	0.23	0.22	0.32	0.32	0.32	0.42	0.42	0.42	0.52	0.52	0.62	0.62	0.62	0.72	0.82
20	0.43	0.43	0.43	0.52	0.62	0.62	0.72	0.72	0.82	0.92	1.02	1.12	1.12	1.22	1.32	1.42	1.52
40	0.73	0.83	0.83	1.02	1.12	1.22	1.42	1.42	1.62	1.82	1.92	2.12	2.32	2.42	2.62	2.72	3.02
60	1.13	1.23	1.33	1.52	1.72	1.92	2.02	2.22	2.42	2.72	2.92	3.22	3.42	3.62	3.82	4.12	4.52
100	1.83	1.93	2.13	2.42	2.82	3.12	3.42	3.62	4.02	4.42	4.92	5.22	5.62	6.02	6.42	6.72	7.52
200	3.63	3.93	4.23	4.82	5.52	6.22	6.82	7.22	8.02	8.92	9.72	10.52	11.22	12.02	12.72	13.52	15.02
300	4.93	5.33	5.73	6.62	7.52	8.52	9.22	9.72	10.82	12.02	13.12	14.22	15.32	16.52	17.72	18.92	21.32
400	6.13	6.63	7.13	8.22	9.32	10.52	11.32	12.02	13.32	14.72	16.12	17.42	18.72	20.12	21.52	22.92	25.82
500	7.22	7.82	8.42	9.62	11.02	12.32	13.32	14.12	15.62	17.22	18.72	20.22	21.72	23.32	24.82	26.42	29.62
600	8.22	8.92	9.52	11.02	12.52	14.02	15.12	15.92	17.62	19.42	21.12	22.72	24.42	26.12	27.82	29.52	32.95
730	9.57	10.37	11.07	12.77	14.37	16.17	17.37	18.22	21.40	23.40	23.82	25.62	27.42	29.32	31.12	32.92	36.52
800	10.17	10.97	11.77	13.57	15.27	17.17	18.47	19.32	22.60	24.60	26.60	28.50	30.40	30.82	32.62	34.52	38.22
870	10.77	11.57	12.47	14.27	16.17	18.07	19.47	20.32	24.00	26.20	28.20	30.20	32.20	32.22	34.02	36.02	39.72
970	11.57	12.47	13.37	15.27	17.27	19.37	20.77	21.72	24.50	26.70	28.70	30.70	32.70	33.92	35.82	37.72	41.42
1000	11.77	12.67	13.67	15.57	17.67	19.77	21.17	22.12	26.50	28.80	30.90	32.90	34.90	35.02	36.32	38.22	41.92
1160	12.97	13.97	14.97	17.07	19.27	21.57	23.07	24.12	27.00	29.30	31.40	33.4	35.4	36.72	38.52	40.32	43.72
1200	13.27	14.27	15.27	17.47	19.67	21.97	23.57	24.52	29.7	32.00	34.00	35.90	37.70	38.02	38.92	40.72	44.12
1460	14.87	15.97	17.07	19.47	21.97	24.47	26.07	27.12	30.80	33.10	35.00	36.80	38.50	39.32	40.82	42.32	44.72
1600	15.57	16.77	17.97	20.47	22.97	25.57	27.27	28.32	31.80	34.00	35.80	37.40	38.80	39.82	41.12	42.32	44.02
1750	16.37	17.57	18.77	21.37	23.97	26.67	28.37	29.42	33.00	34.90	36.40	37.50	38.40	39.93	40.82	41.62	42.52
2000	17.47	18.65	19.95	22.65	25.35	28.15	29.75	30.80	33.58	34.58	34.88	34.58	38.14	38.90	39.10
2500	20.82	21.40	22.00	24.20	26.90	29.70	31.20	32.00	32.08	32.50	34.70	34.40
2920	23.62	24.20	24.80	26.00	27.40	30.00	31.10	31.60	31.80	31.70
3500			28.10	29.10	30.00	30.70	31.20	31.60
