HTD5M同步带轮_慈溪永动同步带轮有限公司

标准同步带宽度 K W L

09=9MM 11 16 28

15=15MM 17 22 34

25=25MM 27 32 44

30=30MM 32 37 49

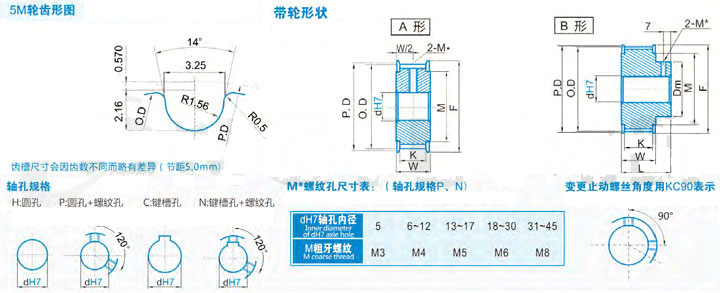

规格形状节径P.D 外径O.D 挡边外径F 挡边内径M 轮毂直径Dm 内孔dH7

A形 B形|C形

H P C|N H P C|N

5M*14 A|B 22.28 21.14 25 16 14 6~10 6~10 8|10 6~10 6~8

5M*15 23.87 22.73 28 18 15 6~10 6~10 8|10 6~10 6~8

5M*16 25.46 24.32 32 20 17 7~12 7~12 8~12 7~12 7~10 8

5M*18 28.65 27.51 33 22 19 7~14 7~12 8~12 7~14 7~11 8|10

5M*19 30.24 29.10 35 24 19 6~16 6~16 8~16 6~15 6~11 8|10

5M*20 31.83 30.69 35 24 19 7~16 7~16 8~16 7~15 7~11 8|10

5M*22 35.01 33.87 41 28 24 7~19 7~18 8~18 7~19 7~15 8~12

5M*24 38.20 37.06 44 32 27 7~22 7~20 8~20 7~22 7~17 8~13

5M*25 39.79 38.65 44 32 27 7~22 7~20 8~20 7~22 7~17 8~15

5M*26 41.38 40.24 48 36 31 8~27 8~22 8~22 8~27 8~21 8~17

5M*28 44.56 43.42 48 36 32 8~27 8~24 8~24 8~27 8~22 8~18

5M*30 47.75 46.61 51 36 33 10~28 10~26 10~26 10~28 10~23 10~18

5M*32 50.93 49.79 55 39 37 10~32 10~28 10~28 10~32 10~27 10~22

5M*34 54.11 52.97 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25

5M*36 57.30 56.16 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25

5M*40 63.66 62.52 67 50 47 10~42 10~38 10~38 10~42 10~35 10~28

5M*44 70.03 68.89 75 55 50 12~50 12~42 12~40 12~46 12~38 12~32

5M*48 76.39 75.25 83 63 60 12~55 12~45 12~40 12~55 12~45 12~40

5M*50 79.58 78.44 86 66 63 12~59 12~45 12~43 12~59 12~45 12~43

5M*60 95.48 94.34 99 78 75 12~72 12~45 12~45 12~71 12~45 12~45

5M*72 114.59 113.45 119 100 90 12~80 12~65 12~50 12~80 12~65 12~50

注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。

基准额定功率表：Htd5M型号/同步带宽度20mm（Kw）
主动轮	主动轮齿数
转速	14	16	18	20	24	28	32	36	40	44	48	56	64	72	80
20	0.013	0.015	0.018	0.021	0.026	0.031	0.036	0.041	0.047	0.060	0.068	0.078	0.088	0.096	0.107
40	0.026	0.031	0.034	0.039	0.049	0.057	0.070	0.081	0.094	0.111	0.124	0.148	0.166	0.187	0.207
60	0.036	0.044	0.049	0.057	0.070	0.086	0.101	0.119	0.137	0.163	0.184	0.216	0.246	0.275	0.306
100	0.060	0.070	0.081	0.094	0.117	0.143	0.169	0.197	0.228	0.267	0.301	0.255	0.404	0.454	0.506
200	0.119	0.140	0.161	0.182	0.231	0.280	0.335	0.391	0.454	0.524	0.594	0.703	0.801	0.903	1.002
300	0.161	0.190	0.218	0.246	0.312	0.378	0.449	0.527	0.607	0.698	0.786	0.931	1.064	1.196	1.329
400	0.200	0.236	0.270	0.306	0.384	0.467	0.555	0.649	0.745	0.853	0.962	1.139	1.299	1.463	1.624
500	0.239	0.278	0.319	0.363	0.454	0.550	0.654	0.760	0.874	0.999	1.124	1.331	1.520	1.709	1.897
600	0.272	0.319	0.366	0.415	0.519	0.628	0.745	0.869	0.996	1.136	1.276	1.513	1.725	1.940	2.153
700	0.306	0.358	0.412	0.467	0.581	0.705	0.835	0.970	1.113	1.266	1.421	1.684	1.923	2.158	2.397
800	0.340	0.397	0.454	0.517	0.643	0.778	0.919	1.069	1.224	1.391	1.559	1.847	2.107	2.369	2.628
870	0.366	0.425	0.487	0.553	0.688	0.830	0.981	1.139	1.297	1.476	1.652	1.956	2.234	2.511	2.786
900	0.374	0.436	0.500	0.566	0.703	0.851	1.004	1.165	1.329	1.513	1.694	2.002	2.288	2.568	2.851
1000	0.404	0.472	0.540	0.612	0.760	0.919	1.085	1.258	1.432	1.629	1.821	2.156	2.459	2.763	3.064
1160	0.454	0.527	0.605	0.685	0.851	1.025	1.209	1.398	1.593	1.808	2.021	2.398	2.724	3.059	3.391
1200	0.464	0.542	0.620	0.701	0.872	1.051	1.237	1.435	1.632	1.850	2.068	2.444	2.789	3.132	3.468
1400	0.521	0.607	0.695	0.786	0.978	1.175	1.385	1.600	1.821	2.060	2.301	2.716	3.098	3.474	3.848
1450	0.537	0.626	0.716	0.807	1.002	1.207	1.419	1.643	1.868	2.111	2.356	2.784	3.173	3.557	3.938
1600	0.579	0.672	0.771	0.869	1.079	1.297	1.525	1.761	2.000	2.254	2.514	2.968	3.380	3.790	4.195
1750	0.617	0.718	0.822	0.929	1.152	1.385	1.626	1.878	2.132	2.400	2.672	3.152	3.591	4.021	4.444
1800	0.633	0.735	0.840	0.949	1.175	1.414	1.660	1.914	2.174	2.446	2.724	3.214	3.658	4.094	4.527
2000	0.685	0.797	0.910	1.027	1.271	1.525	1.790	2.065	2.340	2.630	2.927	3.448	3.920	4.382	4.835
2400	0.786	0.913	1.043	1.175	1.453	1.741	2.039	2.346	2.703	2.978	3.305	3.884	4.403	4.906	5.393
2800	0.882	1.025	1.170	1.318	1.622	1.940	2.267	2.605	2.950	3.300	3.653	4.278	4.833	5.362	5.869
3200	0.976	1.131	1.292	1.455	1.785	2.132	2.491	2.854	3.222	3.596	3.972	4.634	5.209	5.751	6.255
3600	1.066	1.235	1.408	1.585	1.943	2.316	2.698	3.087	3.476	3.871	4.265	4.950	5.536	6.070	6.553
4000	1.154	1.336	1.523	1.712	2.096	2.493	2.895	3.305	3.713	4.122	4.527	5.228	5.806	6.320	6.756
5000	1.362	1.575	1.790	2.008	2.446	2.893	3.341	3.785	4.224	4.649	5.061	5.739	6.232	6.592	6.806
6000	1.564	1.803	2.044	2.288	2.773	3.256	3.730	4.190	4.626	5.038	5.420	5.982	6.268	6.314	6.117
7000	1.748	2.008	2.270	2.532	3.051	3.554	4.034	4.480	4.890	5.251	5.557	5.897	5.837	5.407	4.581
8000	1.920	2.200	2.478	2.55	3.292	3.798	4.260	4.667	5.012	5.282	5.463	5.461	4.895
