Standard sync band width K W L44 L44
15=15MM 17 22 37
20=20MM 22 27 42
25=25MM 27 32 47 52
30=30MM 32 37 52 57
40=40MM 43 48 61 63
50=50MM 53 58 70

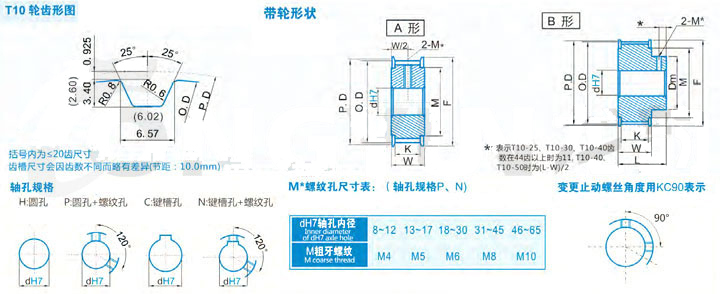

specification shape P.D O.D F M Dm dH7
Atype Btype
H P C|N H P C|N
T10*12 A 38.20 36.35 40 27 12~19 12~18 12~18
T10*14 A|B 44.56 42.71 47 34 32 12~27 12~26 12~26 12~27 12~22 12~20
T10*15 47.75 45.90 51 36 33 12~28 12~26 12~26 12~28 12~23 12~20
T10*16 50.93 49.08 57 41 37 12~32 12~30 12~30 12~32 12~27 12~22
T10*18 57.28 55.43 61 48 40 12~37 12~30 12~30 12~36 12~30 12~25
T10*20 63.66 61.81 67 50 47 12~42 12~40 12~40 12~42 12~35 12~29
T10*22 70.03 68.18 80 60 50 14~52 14~48 14~48 14~46 14~38 14~32
T10*24 76.39 74.54 86 66 60 14~59 14~50 14~50 14~56 14~46 14~40
T10*25 79.58 77.73 86 66 63 14~59 14~50 14~50 14~59 14~49 14~43
T10*26 82.76 80.91 86 66 63 14~59 14~50 14~50 14~59 14~49 14~43
T10*28 89.13 87.28 94 74 70 16~67 16~57 16~50 16~66 16~56 16~48
T10*30 95.49 93.64 105 84 75 16~76 16~65 16~50 16~71 16~61 16~50
T10*32 101.86 100.01 112 90 85 20~80 20~65 20~50 20~80 20~65 20~50
T10*34 108.23 106.38 119 100 90 20~80 20~65 20~50 20~80 20~65 20~50
T10*36 114.59 112.74 123 101 95 20~80 20~65 20~50 20~80 20~65 20~50
T10*40 127.32 125.47 135 115 100 20~80 20~65 20~50 20~80 20~65 20~50
T10*44 140.06 138.21 152 121 100 20~80 20~65 20~50 20~80 20~65 20~50
T10*48 152.78 150.93 160 140 100 20~80 20~65 20~50 20~80 20~65 20~50
T10*50 159.15 157.30 170 150 100 20~80 20~65 20~50 20~80 20~65 20~50
T10*60 190.99 189.14 201 171 100 20~80 20~65 20~50 20~80 20~65 20~50
Note: The above is the company's standard reference model parameters, the specific model according to your requirements customized processing.
