Standard sync band width K W L
06=6MM 7 11 19
10=10MM 11 15 23
15=15MM 17 21 29

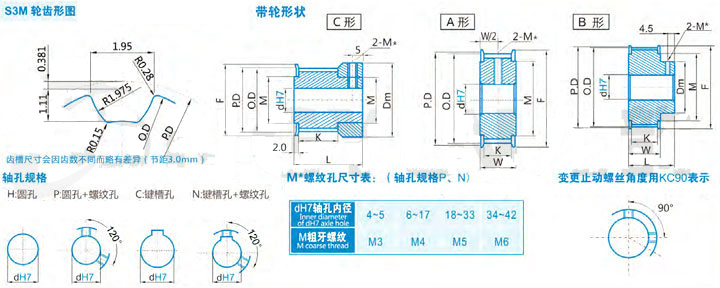

specification shape P.D O.D F M Dm dH7
Atype Btype|Ctype
H P C|N H P C|N
S3M*14 C|A 13.37 12.61 16 9.5 16 4|5|6 4|5|6 4|5|6
S3M*15 14.32 13.56 18 11 18 4|5|6 4|5|6 4|5|6
S3M*16 15.28 14.52 18 11 18 4~7 4~7 4~7
S3M*18 17.19 16.43 20 12 20 4~8 4|5 4~8 4~8
S3M*19 18.14 17.38 23 13 22 4~9 4|5|6 4~8 4~8
S3M*20 19.10 18.34 23 13 22 4~9 4|5|6 4~8 4~8
S3M*22 A|B 21.01 20.25 25 16 25 4~10 4~8 4~10 4~10
S3M*24 22.92 22.16 25 16 14 4~10 4~10 4~10 4~8
S3M*25 23.87 23.11 28 18 16 4~11 4~11 8|10|11 4~11 4~10 8
S3M*26 24.83 24.07 28 18 16 5~11 5~11 8|10|11 5~11 5~10 8
S3M*28 26.74 25.98 31 20 18 5~13 5~13 8~13 5~13 5~10 8
S3M*30 28.65 27.89 33 22 20 6~15 6~14 8~14 6~15 6~12 8~11
S3M*32 30.56 29.80 35 24 20 6~17 6~16 8~16 6~16 6~12 8~11
S3M*34 32.47 31.71 40 27 26 6~20 6~18 8~18 6~20 6~18 8~13
S3M*36 34.38 33.62 40 27 26 6~20 6~18 8~18 6~20 6~18 8~13
S3M*40 38.20 37.44 44 32 30 8~24 8~23 8~23 8~24 8~21 8~16
S3M*44 42.02 41.26 48 36 32 8~28 8~25 8~25 8~28 8~23 8~18
S3M*48 45.84 45.08 50 38 34 8~30 8~25 8~25 8~30 8~25 8~20
S3M*50 47.75 46.99 52 38 34 8~32 8~28 8~28 8~30 8~25 8~20
S3M*60 57.30 56.54 60 46 39 8~38 8~33 8~32 8~35 8~30 8~22
S3M*72 68.76 68.00 75 55 50 8~30 8~42 8~40 8~46 8~38
Note: The above is the company's standard reference model parameters, the specific model according to your requirements customized processing.
