HTD14M橡胶单面齿同步带设计参数:齿形为圆弧齿,又名圆弧齿同步带,圆弧齿同步带传动动精度高,噪音小。
标准设计参考值:节距:14mm;齿高:6.02mm;带厚:10mm
HTD14M橡胶单面齿同步带设计特点:
1、HTD14M橡胶单面齿同步带特殊的曲线齿形改善了力的分布情况,并允许更高的总体负荷。
2、HTD14M橡胶单面齿同步带精确的间隔性带齿确保在滑轮正确的定位槽。
3、HTD14M橡胶单面齿同步带表面附有坚韧的尼龙保护面,减少带的受损。
4、HTD14M橡胶单面齿同步带采有的橡胶耐用,并且对环境无污染。
HTD14M橡胶单面齿同步带优势:
1、HTD14M橡胶单面齿同步带负载量大。
2、HTD14M橡胶单面齿同步带无延误。同步带轮齿啮合,降低速度变化。持续推动的速度
3、HTD14M橡胶单面齿同步带无润滑需要,没有需要调整因拉伸和磨损。
4、HTD14M橡胶单面齿同步带机械效率高。该带减少热量积聚,并因为摩擦不需要传输负荷。
5、HTD14M橡胶单面齿同步带长期无故障使用寿命。
HTD14M橡胶单面齿同步带识别:

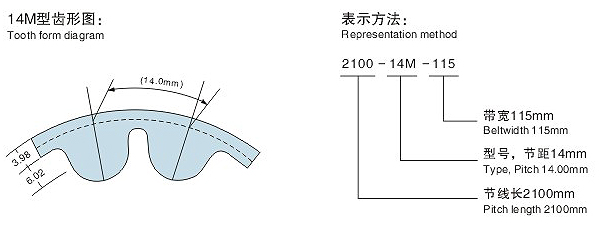

三个部分:指示带的长度,间距和宽度带回来的部分号码。如下图所示。此HTD14M橡胶单面齿同步带型号,节线长2100mm,带宽为115mm。
规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 |
966-HTD14M | 966.00 | 69 | 1890-HTD14M | 1890.00 | 135 |
1036-HTD14M | 1036.00 | 74 | 1946-HTD14M | 1946.00 | 139 |
1050-HTD14M | 1050.00 | 75 | 1960-HTD14M | 1960.00 | 140 |
1092-HTD14M | 1092.00 | 78 | 2002-HTD14M | 2002.00 | 143 |
1120-HTD14M | 1120.00 | 80 | 2044-HTD14M | 2044.00 | 146 |
1190-HTD14M | 1190.00 | 85 | 2100-HTD14M | 2100.00 | 150 |
1246-HTD14M | 1246.00 | 89 | 2240-HTD14M | 2240.00 | 160 |
1260-HTD14M | 1260.00 | 90 | 2310-HTD14M | 2310.00 | 165 |
1344-HTD14M | 1344.00 | 96 | 2380-HTD14M | 2380.00 | 170 |
1400-HTD14M | 1400.00 | 100 | 2450-HTD14M | 2450.00 | 175 |
1442-HTD14M | 1442.00 | 103 | 2590-HTD14M | 2590.00 | 185 |
1456-HTD14M | 1456.00 | 104 | 2660-HTD14M | 2660.00 | 190 |
1540-HTD14M | 1540.00 | 110 | 2800-HTD14M | 2800.00 | 200 |
1568-HTD14M | 1568.00 | 112 | 3038-HTD14M | 3038.00 | 217 |
1610-HTD14M | 1610.00 | 115 | 3150-HTD14M | 3150.00 | 225 |
1652-HTD14M | 1652.00 | 118 | 3360-HTD14M | 3360.00 | 240 |
1750-HTD14M | 1750.00 | 125 | 3500-HTD14M | 3500.00 | 250 |
1764-HTD14M | 1764.00 | 126 | 3850-HTD14M | 3850.00 | 275 |
1778-HTD14M | 1778.00 | 127 | 4326-HTD14M | 4326.00 | 309 |
1806-HTD14M | 1806.00 | 129 | 4578-HTD14M | 4578.00 | 327 |
1820-HTD14M | 1820.00 | 130 | 4760-HTD14M | 4760.00 | 340 |
