L橡胶单面齿同步带设计参数:
齿形为英制梯形齿,又名方型齿,属于轻型传动设计。
标准设计参考值:节距:9.525mm;齿高:1.91mm;带厚:3.6mm;角度:40度
L橡胶单面齿同步带设计要点:
1、L橡胶单面齿同步带为梯形齿形式。
2、L橡胶单面齿同步带弹性支持和带齿结合耐用性和重量轻。
3、L橡胶单面齿同步带带齿的表面采用尼龙66高弹力布面临保护和加强了齿表面。
4、L橡胶单面齿同步带骨架材料采用进口优质玻璃纤维线绳具有非常好的稳定性和灵活性。
L橡胶单面齿同步带功能优势:
1、电力传输可达150千瓦和高达10,000 rpm的速度。
2、外设速度可达80米/秒。
3、防同步带的滑跌。
4、L橡胶单面齿同步带恒定平稳运转。
5、效率高。
5、低轴承的负荷,因为L橡胶单面齿同步带具有高度紧张的自由。
6、免维护连续性运作。
7、广泛的负载能力和速度比。
8、紧凑的设计。
L橡胶单面齿同步带识别:

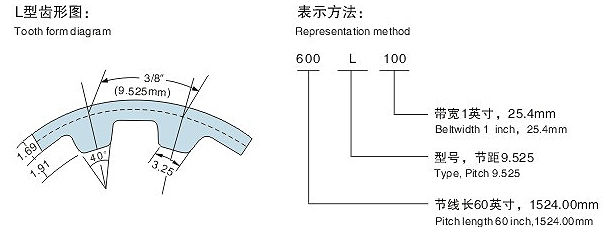

三个部分:指示带的长度,间距和宽度带回来的部分号码。如下图所示。此L橡胶单面齿同步带型号,节线长为60英寸(1524.00mm),带宽为1英寸(25.4mm)。
规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 |
86 L | 219.08 | 23 | 375 L | 952.50 | 100 |
98 L | 247.65 | 26 | 382 L | 971.55 | 102 |
100 L | 257.18 | 27 | 390 L | 990.60 | 104 |
109 L | 276.23 | 29 | 394 L | 1000.13 | 105 |
113 L | 285.75 | 30 | 397 L | 1009.65 | 106 |
124 L | 314.33 | 33 | 400 L | 1019.18 | 107 |
130 L | 333.38 | 35 | 405 L | 1028.70 | 108 |
135 L | 342.90 | 36 | 408 L | 1038.23 | 109 |
143 L | 361.95 | 38 | 412 L | 1047.75 | 110 |
150 L | 381.00 | 40 | 420 L | 1066.80 | 112 |
154 L | 390.53 | 41 | 427 L | 1085.85 | 114 |
158 L | 400.05 | 42 | 435 L | 1104.90 | 116 |
161 L | 409.58 | 43 | 439 L | 1114.43 | 117 |
165 L | 419.10 | 44 | 442 L | 1123.95 | 118 |
169 L | 428.63 | 45 | 450 L | 1143.00 | 120 |
173 L | 438.15 | 46 | 453 L | 1152.53 | 121 |
177 L | 447.68 | 47 | 465 L | 1181.10 | 124 |
180 L | 457.20 | 48 | 480 L | 1219.20 | 128 |
185 L | 466.73 | 49 | 495 L | 1257.00 | 132 |
187 L | 476.25 | 50 | 500 L | 1266.83 | 133 |
191 L | 485.78 | 51 | 510 L | 1295.40 | 136 |
195 L | 495.30 | 52 | 525 L | 1333.50 | 140 |
203 L | 514.35 | 54 | 540 L | 1371.60 | 144 |
210 L | 533.40 | 56 | 548 L | 1390.65 | 146 |
220 L | 561.98 | 59 | 555 L | 1409.70 | 148 |
225 L | 571.50 | 60 | 560 L | 1419.23 | 149 |
230 L | 581.03 | 61 | 570 L | 1447.80 | 152 |
240 L | 609.60 | 64 | 574 L | 1457.33 | 153 |
244 L | 619.13 | 65 | 581 L | 1476.38 | 155 |
250 L | 638.18 | 67 | 585 L | 1485.90 | 156 |
255 L | 647.70 | 68 | 600 L | 1524.00 | 160 |
263 L | 666.75 | 70 | 619 L | 1571.63 | 165 |
270 L | 685.80 | 72 | 630 L | 1600.20 | 168 |
275 L | 695.33 | 73 | 660 L | 1676.40 | 176 |
277 L | 704.85 | 74 | 675 L | 1717.50 | 180 |
280 L | 714.38 | 75 | 694 L | 1762.13 | 185 |
285 L | 723.90 | 76 | 697 L | 1771.65 | 186 |
300 L | 762.00 | 80 | 701 L | 1781.18 | 187 |
304 L | 771.53 | 81 | 720 L | 1828.80 | 192 |
315 L | 800.10 | 84 | 728 L | 1847.85 | 194 |
319 L | 809.63 | 85 | 731 L | 1857.39 | 195 |
322 L | 819.15 | 86 | 739 L | 1876.43 | 197 |
328 L | 828.68 | 87 | 765 L | 1943.10 | 204 |
330 L | 838.20 | 88 | 791 L | 2009.78 | 211 |
334 L | 847.73 | 89 | 874 L | 2219.33 | 233 |
337 L | 857.25 | 90 | 900 L | 2286.00 | 240 |
341 L | 866.78 | 91 | 982 L | 2495.55 | 262 |
345 L | 876.30 | 92 | 994 L | 2524.13 | 265 |
352 L | 895.35 | 94 | 1043 L | 2647.95 | 278 |
355 L | 904.88 | 95 | 1148 L | 2914.65 | 306 |
360 L | 914.40 | 96 | 1988 L | 5048.25 | 530 |
367 L | 933.45 | 98 |
