XL橡胶单面齿同步带设计参数:
齿形为英制梯形齿,又名方型齿,属于特轻型传动设计。
标准设计参考值:节距:5.080mm;齿高:1.27mm;带厚:2.30mm;角度:50度
XL橡胶单面齿同步带设计特点:
XL橡胶单面齿同步带采用进口优质玻璃纤维线绳和模压切口,减少同步带维护和延长带的使用寿命,也增加了稳定性和灵活性。变量开槽上带的底面模式提高灵活性,降低噪音,并允许更严格弯腰直径较小的紧凑型、重型引擎找到滑轮半径。模塑缺口还含有空气和散热,使得同步带加大码带冷却,这就降低由较高的温度造成的磨损和恶化。
XL橡胶单面齿同步带优势:
1、XL橡胶单面齿同步带采用进口优质合成氯丁胶为主要原料,具有良好的伸缩性,使同步带更大的灵活性,但同时也给带轮横向稳定性。
2、热活跃的抗拉玻璃纤维线绳性能提供免正确的安装和张力。
3、准确和侧壁顶部宽度为适当的配合,以及在带轮更顺畅,更受带尺寸的控制。
XL橡胶单面齿同步带识别:

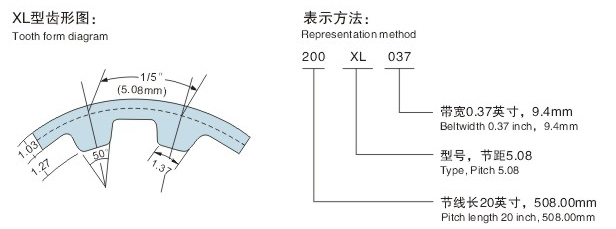

三个部分:指示带的长度,间距和宽度带回来的部分号码。如下图所示。此XL橡胶单面齿同步带型号,节线长为20英寸(508.00mm),带宽为0.37英寸(9.4mm)。
规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 |
44 XL | 111.76 | 22 | 214 XL | 543.56 | 107 |
60 XL | 152.40 | 30 | 216 XL | 548.64 | 108 |
70 XL | 177.80 | 35 | 220 XL | 558.80 | 110 |
76 XL | 193.04 | 38 | 224 XL | 568.96 | 112 |
78 XL | 198.12 | 39 | 226 XL | 574.04 | 113 |
80 XL | 203.20 | 40 | 228 XL | 579.13 | 114 |
82 XL | 208.28 | 41 | 230 XL | 584.20 | 115 |
90 XL | 228.60 | 45 | 236 XL | 599.44 | 118 |
92 XL | 233.68 | 46 | 240 XL | 609.60 | 120 |
94 XL | 238.76 | 47 | 250 XL | 635.00 | 125 |
96 XL | 243.84 | 48 | 260 XL | 660.40 | 130 |
98 XL | 248.92 | 49 | 270 XL | 685.80 | 135 |
100 XL | 254.00 | 50 | 276 XL | 701.04 | 138 |
102 XL | 259.08 | 51 | 280 XL | 711.20 | 140 |
104 XL | 264.16 | 52 | 282 XL | 716.28 | 141 |
106 XL | 269.24 | 53 | 290 XL | 736.60 | 145 |
108 XL | 274.35 | 54 | 296 XL | 751.84 | 148 |
110 XL | 279.40 | 55 | 300 XL | 762.00 | 150 |
114 XL | 289.56 | 57 | 304 XL | 772.16 | 152 |
116 XL | 294.64 | 58 | 306 XL | 777.24 | 153 |
118 XL | 299.72 | 59 | 310 XL | 787.40 | 155 |
120 XL | 304.80 | 60 | 312 XL | 792.48 | 156 |
122 XL | 309.88 | 61 | 316 XL | 802.64 | 158 |
124 XL | 314.96 | 62 | 320 XL | 812.80 | 160 |
126 XL | 320.04 | 63 | 322 XL | 817.88 | 161 |
128 XL | 325.12 | 64 | 326 XL | 828.04 | 163 |
130 XL | 330.20 | 65 | 330 XL | 838.20 | 165 |
132 XL | 335.28 | 66 | 334 XL | 848.36 | 167 |
134 XL | 340.36 | 67 | 336 XL | 853.44 | 168 |
136 XL | 345.44 | 68 | 338 XL | 858.52 | 169 |
140 XL | 355.60 | 70 | 340 XL | 863.60 | 170 |
142 XL | 360.68 | 71 | 348 XL | 883.92 | 174 |
144 XL | 365.76 | 72 | 350 XL | 889.00 | 175 |
146 XL | 370.84 | 73 | 352 XL | 894.08 | 176 |
150 XL | 381.00 | 75 | 360 XL | 914.40 | 180 |
156 XL | 396.24 | 78 | 364 XL | 924.56 | 182 |
160 XL | 406.40 | 80 | 372 XL | 944.88 | 186 |
162 XL | 411.48 | 81 | 380 XL | 965.20 | 190 |
164 XL | 416.56 | 82 | 384 XL | 975.36 | 192 |
166 XL | 421.64 | 83 | 390 XL | 990.60 | 195 |
170 XL | 431.80 | 85 | 400 XL | 1016.90 | 200 |
172 XL | 436.88 | 86 | 412 XL | 1046.48 | 206 |
176 XL | 447.04 | 88 | 424 XL | 1076.90 | 212 |
180 XL | 457.20 | 90 | 430 XL | 1092.20 | 215 |
182 XL | 462.28 | 91 | 432 XL | 1097.28 | 216 |
184 XL | 467.36 | 92 | 450 XL | 1143.00 | 225 |
188 XL | 477.52 | 94 | 460 XL | 1168.40 | 230 |
190 XL | 482.60 | 95 | 490 XL | 1244.60 | 245 |
194 XL | 492.76 | 97 | 564 XL | 1432.56 | 282 |
196 XL | 497.84 | 98 | 572 XL | 1452.88 | 288 |
198 XL | 502.92 | 99 | 600 XL | 1524.00 | 300 |
200 XL | 508.00 | 100 | 612 XL | 1554.48 | 306 |
202 XL | 513.08 | 101 | 630 XL | 1600.20 | 315 |
206 XL | 523.24 | 103 | 670 XL | 1701.80 | 335 |
208 XL | 528.32 | 104 | 700 XL | 1778.00 | 350 |
210 XL | 533.40 | 105 | 720 XL | 1828.80 | 360 |
212 XL | 538.48 | 106 | 884 XL | 2245.36 | 442 |
