AT10橡胶单面齿同步带具有10mm的梯形齿距.它们被用在中型驱动器。AT10橡胶单面齿同步带的设计比T10橡胶单面齿同步带负载能力要大30%。AT的齿形较大,尽量减少了带齿的变形,有更大的区域分布带载。AT10橡胶单面齿同步带内加入坚韧的纱线,进一步提高了带的负载能力。所以AT10橡胶单面齿同步带是一个种具有高负荷力的传动同步带。
AT10橡胶单面齿同步带一般规格:
(一)AT10橡胶单面齿同步带原料:玻璃纤维增强聚酯材料、氯丁橡胶、尼龙高弹力布
(二)AT10橡胶单面齿同步带载荷能力:220n/mm(1256lbf/in)
(三)AT10橡胶单面齿同步带抗断强度:>=270n/mm(1542lbf/in)
(四)AT10橡胶单面齿同步带工作温度范围:-40度—120度
AT10橡胶单面齿同步带齿形间距:
16毫米,25毫米,32毫米,50毫米,75毫米,100毫米
AT10橡胶单面齿同步带宽度可根据客户要求来制定

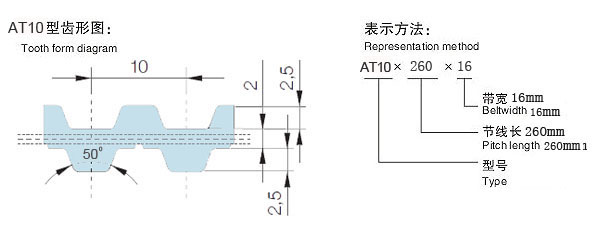

AT10型同步带识别:
三个部分:指示带的长度,间距和宽度带回来的部分号码。如下图所示。此AT10橡胶单面齿同步带型号,节线长为260mm,带宽为16mm。
规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 |
AT10×920 | 920 | 92 | AT10×1100 | 1100 | 110 |
AT10×890 | 890 | 89 | AT10×1080 | 1080 | 108 |
AT10×840 | 840 | 84 | AT10×1010 | 1010 | 101 |
AT10×800 | 800 | 80 | AT10×1000 | 1000 | 100 |
AT10×780 | 780 | 78 | AT10×980 | 980 | 98 |
AT10×730 | 730 | 73 | AT10×960 | 960 | 96 |
AT10×700 | 700 | 70 | AT10×3470 | 3470 | 347 |
AT10×660 | 660 | 66 | AT10×3150 | 3150 | 315 |
AT10×610 | 610 | 61 | AT10×2000 | 200 | 200 |
AT10×560 | 560 | 56 | AT10×1940 | 1940 | 1494 |
AT10×500 | 500 | 50 | AT10×1800 | 1800 | 180 |
AT10×1280 | 1280 | 128 | AT10×1600 | 1600 | 160 |
AT10×1250 | 1250 | 125 | AT10×1500 | 1500 | 150 |
AT10×1210 | 1210 | 121 | AT10×1420 | 1420 | 142 |
AT10×1200 | 1200 | 120 | AT10×1400 | 1400 | 140 |
AT10×1150 | 1150 | 115 | AT10×1350 | 1350 | 135 |
