HTD5M橡胶单面齿同步带齿形是圆弧形齿形消除集中在带齿压力,从而允许更高功率的传动,增长带的使用寿命。HTD5M橡胶单面齿同步带适用于中小型驱动机上,在耐久性、低维护的地方HTD5M橡胶单面齿同步带是必需的。
HTD5M橡胶单面齿同步带设计特点:
1、HTD5M橡胶单面齿同步带特殊的曲线齿形改善了力的分布情况,并允许更高的总体负荷。
2、HTD5M橡胶单面齿同步带精确的间隔性带齿确保在滑轮正确的定位槽。
3、HTD5M橡胶单面齿同步带表面附有坚韧的尼龙保护面,减少带的受损。
4、HTD5M橡胶单面齿同步带采有的橡胶耐用,并且对环境无污染。
HTD5M橡胶单面齿同步带设计特点:
1、HTD5M橡胶单面齿同步带特殊的曲线齿形改善了力的分布情况,并允许更高的总体负荷。
2、HTD5M橡胶单面齿同步带精确的间隔性带齿确保在滑轮正确的定位槽。
3、HTD5M橡胶单面齿同步带表面附有坚韧的尼龙保护面,减少带的受损。
4、HTD5M橡胶单面齿同步带采有的橡胶耐用,并且对环境无污染。

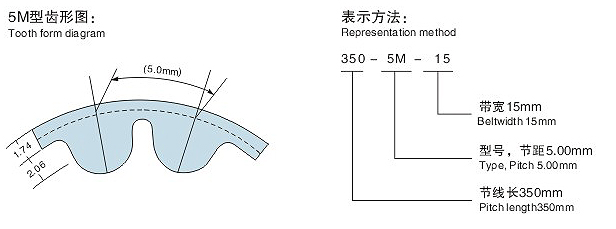

HTD5M橡胶单面齿同步带识别:
三个部分:指示带的长度,间距和宽度带回来的部分号码。如下图所示。此HTD5M橡胶单面齿同步带型号,节线长350mm,带宽为15mm。
规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 |
180-HTD5M | 180.00 | 36 | 720-HTD5M | 720.00 | 144 |
210-HTD5M | 210.00 | 42 | 730-HTD5M | 730.00 | 146 |
225-HTD5M | 225.00 | 45 | 950-HTD5M | 950.00 | 190 |
235-HTD5M | 235.00 | 47 | 960-HTD5M | 960.00 | 192 |
250-HTD5M | 250.00 | 50 | 965-HTD5M | 965.00 | 193 |
265-HTD5M | 265.00 | 53 | 975-HTD5M | 975.00 | 195 |
280-HTD5M | 280.00 | 56 | 980-HTD5M | 980.00 | 196 |
285-HTD5M | 285.00 | 57 | 1000-HTD5M | 1000.00 | 200 |
295-HTD5M | 295.00 | 59 | 1050-HTD5M | 1050.00 | 210 |
300-HTD5M | 300.00 | 60 | 1080-HTD5M | 1080.00 | 216 |
305-HTD5M | 305.00 | 61 | 1100-HTD5M | 1100.00 | 220 |
310-HTD5M | 310.00 | 62 | 1125-HTD5M | 1125.00 | 225 |
320-HTD5M | 320.00 | 64 | 1145-HTD5M | 1145.00 | 229 |
325-HTD5M | 325.00 | 65 | 1150-HTD5M | 1150.00 | 230 |
330-HTD5M | 330.00 | 66 | 1160-HTD5M | 1160.00 | 232 |
335-HTD5M | 335.00 | 67 | 1175-HTD5M | 1175.00 | 235 |
340-HTD5M | 340.00 | 68 | 1190-HTD5M | 1190.00 | 238 |
345-HTD5M | 345.00 | 69 | 1200-HTD5M | 1200.00 | 240 |
350-HTD5M | 350.00 | 70 | 1210-HTD5M | 1210.00 | 242 |
355-HTD5M | 355.00 | 71 | 1225-HTD5M | 1225.00 | 245 |
360-HTD5M | 360.00 | 72 | 1250-HTD5M | 1250.00 | 250 |
365-HTD5M | 365.00 | 63 | 1270-HTD5M | 1270.00 | 254 |
375-HTD5M | 375.00 | 75 | 1340-HTD5M | 1340.00 | 268 |
385-HTD5M | 385.00 | 77 | 1350-HTD5M | 1350.00 | 270 |
400-HTD5M | 400.00 | 80 | 1380-HTD5M | 1380.00 | 276 |
405-HTD5M | 405.00 | 81 | 1400-HTD5M | 1400.00 | 280 |
410-HTD5M | 410.00 | 82 | 1420-HTD5M | 1420.00 | 284 |
420-HTD5M | 420.00 | 84 | 1455-HTD5M | 1455.00 | 291 |
425-HTD5M | 425.00 | 85 | 1490-HTD5M | 1490.00 | 298 |
450-HTD5M | 450.00 | 90 | 1500-HTD5M | 1500.00 | 300 |
460-HTD5M | 460.00 | 92 | 1595-HTD5M | 1595.00 | 319 |
470-HTD5M | 470.00 | 94 | 1690-HTD5M | 1690.00 | 338 |
475-HTD5M | 475.00 | 95 | 1700-HTD5M | 1700.00 | 340 |
480-HTD5M | 480.00 | 96 | 1720-HTD5M | 1720.00 | 344 |
490-HTD5M | 490.00 | 98 | 1760-HTD5M | 1760.00 | 352 |
500-HTD5M | 500.00 | 100 | 1800-HTD5M | 1800.00 | 360 |
505-HTD5M | 505.00 | 101 | 1870-HTD5M | 1870.00 | 374 |
520-HTD5M | 520.00 | 104 | 2000-HTD5M | 2000.00 | 400 |
525-HTD5M | 525.00 | 105 | 2050-HTD5M | 2050.00 | 410 |
530-HTD5M | 530.00 | 106 | 2100-HTD5M | 2100.00 | 420 |
535-HTD5M | 535.00 | 107 | 2250-HTD5M | 2250.00 | 450 |
540-HTD5M | 540.00 | 108 | 2350-HTD5M | 2350.00 | 470 |
550-HTD5M | 550.00 | 110 | 2500-HTD5M | 2500.00 | 500 |
560-HTD5M | 560.00 | 112 | 3255-HTD5M | 3255.00 | 651 |
565-HTD5M | 565.00 | 113 | 3750-HTD5M | 3750.00 | 750 |
570-HTD5M | 570.00 | 114 | 3770-HTD5M | 3770.00 | 754 |
575-HTD5M | 575.00 | 115 | 740-HTD5M | 740.00 | 148 |
580-HTD5M | 580.00 | 116 | 745-HTD5M | 745.00 | 149 |
585-HTD5M | 585.00 | 117 | 750-HTD5M | 750.00 | 150 |
590-HTD5M | 590.00 | 118 | 755-HTD5M | 755.00 | 151 |
600-HTD5M | 600.00 | 120 | 770-HTD5M | 770.00 | 154 |
610-HTD5M | 610.00 | 122 | 780-HTD5M | 780.00 | 156 |
615-HTD5M | 615.00 | 123 | 800-HTD5M | 800.00 | 160 |
625-HTD5M | 625.00 | 125 | 810-HTD5M | 810.00 | 162 |
630-HTD5M | 630.00 | 126 | 815-HTD5M | 815.00 | 163 |
635-HTD5M | 635.00 | 127 | 825-HTD5M | 825.00 | 165 |
640-HTD5M | 640.00 | 128 | 830-HTD5M | 830.00 | 166 |
645-HTD5M | 645.00 | 129 | 835-HTD5M | 835.00 | 167 |
650-HTD5M | 650.00 | 130 | 845-HTD5M | 845.00 | 169 |
655-HTD5M | 655.00 | 131 | 850-HTD5M | 850.00 | 170 |
670-HTD5M | 670.00 | 134 | 860-HTD5M | 860.00 | 172 |
690-HTD5M | 690.00 | 138 | 890-HTD5M | 890.00 | 178 |
695-HTD5M | 695.00 | 139 | 900-HTD5M | 900.00 | 180 |
700-HTD5M | 700.00 | 140 | 920-HTD5M | 920.00 | 184 |
710-HTD5M | 710.00 | 142 | 925-HTD5M | 925.00 | 185 |
715-HTD5M | 715.00 | 143 | 935-HTD5M | 935.00 | 187 |
