XH橡胶单面齿同步带设计参数:
齿形为英制梯形齿,又名方型齿,属于特重型传动设计。
标准设计参考值:节距:22.225mm;齿高:6.35mm;带厚:11.2mm;角度:40度
XH橡胶单面齿同步带设计优势:
XH橡胶单面齿同步带采用进口优质玻璃纤维线绳和模压切口,减少同步带维护和延长带的使用寿命,也增加了稳定性和灵活性。变量开槽上带的底面模式提高灵活性,降低噪音,并允许更严格弯腰直径较小的紧凑型、重型引擎找到滑轮半径。XH橡胶单面齿同步带模塑缺口还含有空气和散热,使得同步带加大码带冷却,这就降低由较高的温度造成的磨损和恶化。
XH橡胶单面齿同步带识别:

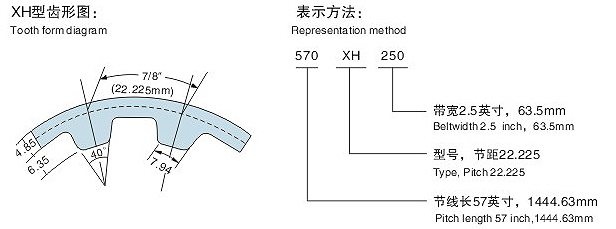

三个部分:指示带的长度,间距和宽度带回来的部分号码。如下图所示。此XH橡胶单面齿同步带型号,节线长为57英寸(1444.63mm),带宽为2.5英寸(63.5mm)。
规格 | 节线长 | 齿数 |
464 XH | 1177.93 | 53 |
473 XH | 1200.15 | 54 |
507 XH | 1289.05 | 58 |
560 XH | 1422.40 | 64 |
570 XH | 1444.63 | 65 |
580 XH | 1466.85 | 66 |
630 XH | 1600.20 | 72 |
700 XH | 1778.00 | 80 |
735 XH | 1866.90 | 84 |
752 XH | 1911.35 | 86 |
770 XH | 1955.80 | 88 |
800 XH | 2022.48 | 91 |
823 XH | 2090.42 | 94 |
840 XH | 2133.60 | 96 |
927 XH | 2355.85 | 106 |
980 XH | 2489.20 | 112 |
1000 XH | 2533.65 | 114 |
1120 XH | 2844.80 | 128 |
1260 XH | 3200.40 | 144 |
1400 XH | 3556.00 | 160 |
1540 XH | 3911.60 | 176 |
1575 XH | 4000.50 | 180 |
1750 XH | 4445.00 | 200 |
1873 XH | 4756.15 | 214 |
1925 XH | 4889.50 | 220 |
